Universalmontageplatte UMP®-ALU-R
Die Universalmontageplatten UMP®-ALU-R (rechteckig) ermöglichen wärmebrückenfreie Fremdmontagen in Wärmedämmverbundsystemen, hinterlüfteten Fassaden und Innendämmsystemen.
Sie bestehen aus fäulnisbeständigem PU-Hartschaum (Polyurethan) mit eingeschäumter Stahlblecheinlage für die kraftschlüssige Verankerung im Untergrund mit vier Befestigungspunkten.
Eine integrierte Aluplatte sorgt für die sichere Befestigung des Anbauteils, während eine Compactplatte (HPL) die Druckverteilung an der Oberfläche optimiert.
Passende EPS-Stopfen zum Schliessen der Bohrungen sind im Lieferumfang enthalten.
Produkteinformationen
-
Eigenschaften
- Material
- PU-Hartschaum
- Raumgewicht PU
- 350 kg/m³
- Farbe
- schwarz
- Farbe Druckverteilplatte
- weiss
-

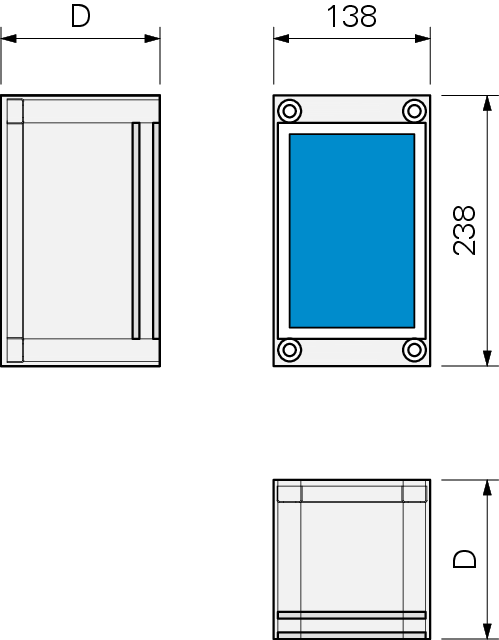

Abmessungen
- Grundfläche
- 238 x 138 mm
- Nutzfläche
- 170 mm x 110 mm
- Lochabstand Befestigungspunkte
- 210 x 110 mm
- Lochabstand Befestigungspunkte
- 4 mm
- Fläche Druckverteilplatte
- 190 x 130 mm
- Dicke Aluplatte
- 6 mm
- Dicke Druckverteilplatte
- 6 mm
- Dicke
- 60 - 300 mm
-
Befestigung
- Schraubdübel
- SXRL 10 x 100 FUS
- Montageinfo
-
Bohrdurchmesser:
10 mm
min. Bohrtiefe: 80 mm
min. Verankerungstiefe: 70 mm
Werkzeugaufnahme:
