Universalmontageplatte UMP®-ALU-TR
Die Universalmontageplatten UMP®-ALU-TR (rechteckig) eignen sich für wärmebrückenfreie Fremdmontagen in Wärmedämmverbundsystemen, hinterlüfteten Fassaden und Innendämmsystemen.
Sie bestehen aus schwarz eingefärbtem, fäulnisbeständigem PU-Hartschaum (Polyurethan) mit eingeschäumten Stahlkonsolen für die kraftschlüssige Verankerung im Untergrund mit vier Befestigungspunkten.
Eine integrierte Aluplatte gewährleistet die sichere Befestigung des Anbauteils, während eine Compactplatte (HPL) die Druckverteilung an der Oberfläche optimiert.
Zugstäbe aus faserarmiertem Hochleistungskunststoff sorgen zusätzlich für die notwendige Festigkeit.
Produkteinformationen
-
Eigenschaften
- Material
- PU-Hartschaum
- Raumgewicht PU
- 350 kg/m³
- Farbe
- schwarz
- Farbe Druckverteilplatte
- grau
-

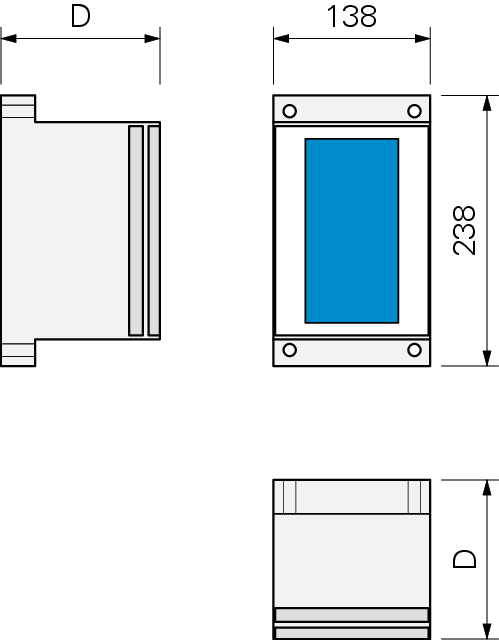

Abmessungen
- Grundfläche
- 238 x 138 mm
- Nutzfläche
- 162 mm x 82 mm
- Lochabstand Befestigungspunkte
- 210 x 110 mm
- Anzahl Befestigungspunkte
- 4
- Fläche Druckverteilplatte
- 182 x 132 mm
- Dicke Aluplatte
- 12 mm
- Dicken D
- 80 - 300 mm
- Dicke Druckverteilplatte
- 10 mm
- Dicke
- 80 - 300 mm
-
Befestigung
- Schraubdübel
- SXRL 10 x 120 FUS
- Montageinfo
-
Bohrdurchmesser:
10 mm
min. Bohrtiefe: 80 mm
min. Verankerungstiefe: 70 mm
Werkzeugaufnahme:
-
Befestigungsmaterial für Mauerwerk
- Injektions-Ankerhülse
- FIS H 12 x 85 K
- Injektions-Mörtel
- FIS V Plus 300 T
- Injektions-Gewindestange
- FIS A M8 x 150
- Montageinfo
-
Bohrdurchmesser:
12 mm
min. Bohrtiefe: 95 mm
min. Verankerungstiefe: 85 mm
Werkzeugaufnahme:
-
Befestigungsmaterial für Beton
- Injektions-Mörtel
- FIS V Plus 300 T
- Injektions-Gewindestange
- FIS A M8 x 130
- Montageinfo
-
Bohrdurchmesser:
10 mm
min. Bohrtiefe: 60 mm
min. Verankerungstiefe: 60 mm
Werkzeugaufnahme:
-
