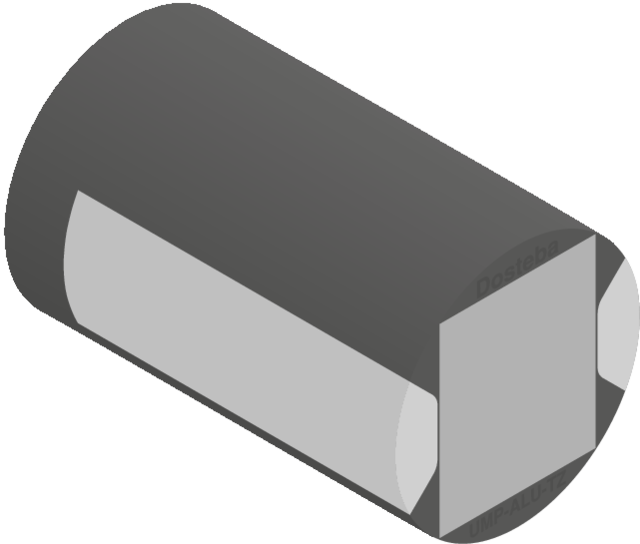

Universalmontageplatte UMP®-ALU-TZ
Die Universalmontageplatten UMP®-ALU-TZ (zylindrisch) eignen sich für wärmebrückenfreie Fremdmontagen in Wärmedämmverbundsystemen, hinterlüfteten Fassaden und Innendämmsystemen.
Sie bestehen aus schwarz eingefärbtem, fäulnisbeständigem PU-Hartschaum (Polyurethan) mit einer eingeschäumten Konsole aus faserarmiertem Kunststoff (Polyamid) für die kraftschlüssige Verankerung im Untergrund mit zwei Befestigungspunkten.
Eine integrierte Aluplatte ermöglicht die sichere Befestigung des Anbauteils, während eine Compactplatte (HPL) die Druckverteilung an der Oberfläche optimiert.
Zusätzlich sorgen Zugstäbe aus faserarmiertem Hochleistungskunststoff für die notwendige Festigkeit.
Passende EPS-Einsätze zum Schliessen der Schraubenöffnungen sind im Lieferumfang enthalten.
Produkteinformationen
-
Eigenschaften
- Material
- PU-Hartschaum
- Raumgewicht PU
- 350 kg/m³
- Farbe
- schwarz
- Farbe Druckverteilplatte
- grau
-

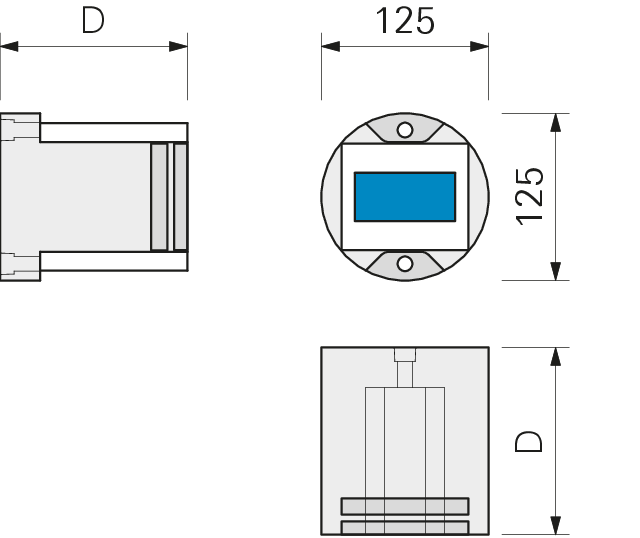

Abmessungen
- Dicke Aluplatte
- 12 mm
- Dicke Druckverteilplatte
- 10 mm
- Dicke
- 80 - 300 mm
- Fläche Druckverteilplatte
- 95 x 80 mm
- Grundfläche
- ⌀ 125 mm
- Anzahl Befestigungspunkte
- 2
- Lochabstand Befestigungspunkte
- 100 mm
- Nutzfläche
- 75 mm x 36 mm
-
Befestigung
- Schraubdübel
- SXRL 10 x 120 FUS
- Montageinfo
-
Bohrdurchmesser:
10 mm
min. Bohrtiefe: 80 mm
min. Verankerungstiefe: 70 mm
Werkzeugaufnahme:
-
Befestigungsmaterial für Mauerwerk
- Injektions-Ankerhülse
- FIS H 12 x 85 K
- Injektions-Gewindestange
- FIS A M8 x 150
- Injektions-Mörtel
- FIS V Plus 300 T
- Montageinfo
-
Bohrdurchmesser:
12 mm
min. Bohrtiefe: 95 mm
min. Verankerungstiefe: 85 mm
Werkzeugaufnahme:
-
Befestigungsmaterial für Beton
- Injektions-Gewindestange
- FIS A M8 x 130
- Injektions-Mörtel
- FIS V Plus 300 T
- Montageinfo
-
Bohrdurchmesser:
10 mm
min. Bohrtiefe: 60 mm
min. Verankerungstiefe: 60 mm
Werkzeugaufnahme:
